En los sistemas industriales modernos, la transmisión mecánica desempeña un papel crucial para garantizar operaciones estables y eficientes. Entre varios dispositivos de transmisión, el reductor de tornillo sin fin, también conocido como reductor de velocidad de engranaje helicoidal —Se ha adoptado ampliamente debido a su capacidad para ofrecer un par elevado a bajas velocidades manteniendo una estructura compacta. Este dispositivo combina un tornillo sin fin (similar a un tornillo) y una rueda helicoidal (similar a un engranaje), creando un método de engranaje único que permite una reducción significativa de la velocidad y una transferencia de potencia suave.

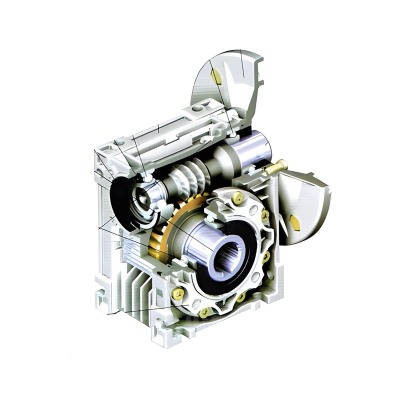

Un reductor de tornillo sin fin es un tipo de dispositivo mecánico de reducción de velocidad que utiliza un tornillo sin fin (un eje en forma de tornillo) y una rueda helicoidal para transmitir potencia. El gusano engrana con la rueda en ángulo recto, lo que permite ralentizar el movimiento de rotación mientras que el par aumenta significativamente. Este método de engrane único hace que los reductores de tornillo sin fin sean especialmente útiles en situaciones que requieren un diseño compacto, salida a baja velocidad y alta transferencia de torque.
A diferencia de otros tipos de reductores de engranajes, los reductores de velocidad de tornillo sin fin son bien conocidos por sus propiedades de autobloqueo, lo que significa que en ciertos diseños, el tornillo sin fin puede impulsar la rueda, pero la rueda no puede impulsar el tornillo sin fin. Esta característica es muy beneficiosa en aplicaciones como sistemas de elevación, elevación y transporte, donde se debe evitar el movimiento inverso involuntario.
En comparación con otras tecnologías de reducción de engranajes, los reductores de tornillo sin fin destacan por su simplicidad de estructura y versatilidad de uso. Se aplican ampliamente en equipos de automatización, sistemas de manipulación de materiales, maquinaria agrícola y dispositivos de elevación de servicio pesado, gracias a su confiabilidad y forma compacta.
| Tipo de reductor | Método de transmisión | Aplicaciones comunes | Características clave |
|---|---|---|---|
| Reductor de engranaje helicoidal | Rueda helicoidal | Elevación, transportadores, maquinaria industrial. | Alto par, baja velocidad, diseño compacto |
| Reductor de engranajes helicoidales | Engranajes helicoidales | Equipos eléctricos, maquinaria en general. | Alta eficiencia, bajo nivel de ruido |
| Reductor de engranajes planetarios | Sistema de engranajes planetarios | Robótica, equipos de precisión. | Alta precisión, tamaño pequeño |
El reductor de velocidad de tornillo sin fin y su variante, el reductor de velocidad de tornillo sin fin, se han vuelto indispensables en una amplia gama de industrias. Su capacidad para combinar una estructura compacta con una alta salida de torque los hace ideales para tareas que requieren confiabilidad y eficiencia. Desde transportadores hasta dispositivos de elevación, los reductores de tornillo sin fin respaldan numerosos sectores donde la estabilidad mecánica es una máxima prioridad.
Uno de los usos más comunes es en sistemas de transporte y manipulación de materiales, donde el movimiento suave y continuo es esencial. El diseño compacto permite que estos reductores encajen en espacios limitados, mientras que sus características de torsión garantizan un transporte estable de mercancías sin deslizamientos.
En la maquinaria agrícola, los reductores de tornillo sin fin se emplean para gestionar tareas como la labranza del suelo, procesamiento de semillas y transporte de cultivos. Su durabilidad ayuda a que los equipos resistan ambientes exteriores hostiles, incluidos el polvo y el barro.
También son cruciales en equipos de automatización, donde se requiere un control preciso del movimiento. Ya sea que estén integrados en brazos robóticos o sistemas de fabricación, los reductores de velocidad de tornillo sin fin permiten un posicionamiento exacto con un ruido mínimo.
Para aplicaciones de elevación y elevación, los reductores de tornillo sin fin desempeñan un papel fundamental para la seguridad. Su propiedad de autobloqueo evita el movimiento inverso, lo que garantiza que las cargas pesadas permanezcan seguras incluso si el motor se detiene inesperadamente.
| Escenario de aplicación | Tipo de reductor recomendado | Consideraciones clave |
|---|---|---|
| Sistemas transportadores | Reductor de velocidad de engranaje helicoidal | Funcionamiento continuo, estabilidad. |
| Maquinaria Agrícola | Reductor de tornillo sin fin compacto | Durabilidad a prueba de polvo y barro |
| Equipos de automatización | Motor de engranaje helicoidal | Control de precisión, bajo nivel de ruido |
| Elevación y elevación | Reductor de engranaje helicoidal de alto par | Seguridad de carga, seguridad autoblocante. |
El uso generalizado del reductor de tornillo sin fin y del reductor de velocidad de tornillo sin fin no solo se debe a su versatilidad sino también a sus ventajas técnicas distintivas. Estos dispositivos ofrecen un equilibrio entre compacidad, potencia y confiabilidad, lo que los hace esenciales en diversas aplicaciones industriales.
Uno de los beneficios más importantes de los reductores de tornillo sin fin es su capacidad para ofrecer un alto par de torsión incluso a bajas velocidades. Esta es una característica crucial en aplicaciones como transportadores y elevación de cargas pesadas, donde se necesita una fuerza estable para mover o sostener cargas. Al convertir la velocidad en torque, el sistema de engranaje helicoidal garantiza un movimiento suave y potente sin sacudidas repentinas ni inestabilidad.
El diseño del reductor de tornillo sin fin en ángulo recto permite una transmisión de potencia efectiva en espacios reducidos. A diferencia de los reductores de eje paralelo, los reductores de velocidad de tornillo sin fin permiten a los ingenieros diseñar diseños de maquinaria compactos sin sacrificar el rendimiento. Esto es especialmente valioso en sistemas de automatización y transportadores, donde la eficiencia del espacio impacta directamente en la productividad.
El control del ruido es otra ventaja de la tecnología de engranajes helicoidales. Debido al contacto deslizante entre el tornillo sin fin y la rueda helicoidal, la transmisión produce menos vibración y menores niveles de ruido en comparación con otros tipos de reductores. Para industrias como la robótica, el procesamiento de alimentos o la automatización de laboratorios, donde el funcionamiento silencioso es un requisito, esta característica se convierte en una ventaja clave.
Muchos reductores de tornillo sin fin poseen un mecanismo de autobloqueo que evita el retroceso de la rueda helicoidal. Esto agrega una capa de seguridad en aplicaciones de elevación y elevación, donde el movimiento inverso podría representar un riesgo.
Si bien los reductores de tornillo sin fin generalmente tienen una eficiencia menor que los reductores de engranajes helicoidales debido a la fricción por deslizamiento, los avances en materiales, métodos de lubricación y fabricación de precisión han mejorado su rendimiento. Para determinadas aplicaciones, la relación eficiencia-seguridad todavía los convierte en la opción más adecuada.
Aunque los reductores de tornillo sin fin y los reductores de velocidad de tornillo sin fin son duraderos y confiables, su rendimiento y vida útil dependen en gran medida de su operación y mantenimiento adecuados. El uso incorrecto o la negligencia pueden provocar desgaste prematuro, sobrecalentamiento o incluso fallas mecánicas. Para maximizar la eficiencia y la longevidad, siempre se deben seguir varias precauciones.
La lubricación es el factor más crítico para mantener un funcionamiento suave. El tornillo sin fin y la rueda helicoidal funcionan mediante contacto deslizante, lo que genera fricción y calor. El uso del aceite para engranajes correcto reduce el desgaste y garantiza un rendimiento estable. El aceite debe reemplazarse periódicamente para evitar la contaminación por polvo, humedad o partículas metálicas.
Una alineación incorrecta durante la instalación puede provocar un desgaste desigual y un aumento del ruido. El montaje debe realizarse sobre una base estable y libre de vibraciones, y se debe verificar que los acoplamientos no estén desalineados. El uso de montaje con brida o acoplamiento directo puede ayudar a mejorar la precisión.
Cada reductor de velocidad de tornillo sin fin tiene una capacidad de par nominal. Operar constantemente por encima de este límite acelera el desgaste y puede dañar el tornillo sin fin o la rueda. El monitoreo de los niveles de carga y la integración de sistemas de protección contra sobrecargas garantizan un funcionamiento seguro.
Debido a que el movimiento deslizante genera calor, el funcionamiento prolongado a altas velocidades o cargas pesadas puede elevar la temperatura significativamente. En aplicaciones de alto rendimiento se debe considerar una ventilación adecuada, dispositivos de enfriamiento o disipadores de calor.
La detección temprana de problemas como ruidos anormales, vibraciones o fugas de aceite puede evitar costosos tiempos de inactividad. Las inspecciones programadas ayudan a identificar los problemas antes de que se agraven.
| Tarea de mantenimiento | Intervalo recomendado | Notas clave |
|---|---|---|
| Reemplazo de lubricante | Cada 1000 horas de funcionamiento | Utilice aceite para engranajes especializado; evitar la contaminación |
| Inspección de sellos | Trimestral | Prevenir fugas de aceite, mantener la eficiencia |
| Monitoreo de carga | Continuo | Asegúrese de que el par permanezca dentro de la capacidad nominal |
| Comprobación de ruidos y vibraciones. | Cada 6 meses | Detectar desalineación o desgaste temprano |
| Monitoreo de temperatura | Durante la operación | Evite el sobrecalentamiento y prolongue la vida útil |
Seleccionar el reductor de tornillo sin fin o el reductor de velocidad de tornillo sin fin adecuado es un paso fundamental para garantizar que la maquinaria funcione de manera eficiente y segura. Dado que cada aplicación industrial tiene requisitos únicos, el reductor debe adaptarse cuidadosamente a la carga, velocidad y condiciones ambientales del equipo.
El primer paso es determinar la demanda de par de la máquina. Para equipos de elevación o de trabajo pesado, se requiere un reductor de tornillo sin fin de alto torque. Un tamaño insuficiente del reductor provocará un desgaste prematuro, mientras que un tamaño excesivo puede generar costos innecesarios.
La relación de reducción define cuánto se reduce la velocidad de entrada en la salida. Los reductores de velocidad de tornillo sin fin ofrecen una amplia gama de relaciones, generalmente de 5:1 a 100:1, lo que los hace adecuados para transportadores, sistemas de automatización y equipos de control preciso.
La elección de la instalación depende del diseño de la máquina. Las opciones incluyen montaje en base, montaje en brida y acoplamiento directo. Para sistemas de automatización compactos, el montaje con bridas suele proporcionar mayor precisión y eficiencia de espacio.
Para aplicaciones en laboratorios, procesamiento de alimentos o robótica, los motores de tornillo sin fin de bajo ruido son esenciales. En entornos exteriores como la agricultura, se prefieren diseños a prueba de polvo y barro para garantizar una larga vida útil.
Algunas configuraciones industriales requieren dimensiones de eje, materiales de carcasa o sellos especiales. Se deben considerar configuraciones personalizadas cuando los modelos estándar no satisfacen completamente las demandas operativas.
| Parámetro | Rango típico | Factores clave que influyen |
|---|---|---|
| Par de salida (Nm) | 50 – 5000 | Carga del equipo y ciclo de trabajo. |
| Relación de reducción | 5:1 – 100:1 | Ajuste de velocidad requerido |
| Método de montaje | Base, brida, montaje directo | Restricciones de espacio y necesidades de precisión |
| Nivel de ruido | < 65dB | Requisitos del entorno de aplicación |
| Vida útil | 10.000 horas (con cuidado) | Lubricación, condiciones de carga, refrigeración. |
El panorama industrial está evolucionando rápidamente y el papel de los reductores de tornillo sin fin continúa expandiéndose en respuesta a las nuevas demandas tecnológicas. Si bien estos dispositivos ya están bien establecidos por su alto par de torsión y su diseño compacto, se espera que los desarrollos futuros mejoren su eficiencia, adaptabilidad y longevidad. Varias tendencias clave están dando forma a la próxima generación de reductores de velocidad con engranajes helicoidales.
Tradicionalmente, los reductores de tornillo sin fin se han considerado menos eficientes que las alternativas helicoidales o planetarias debido a la fricción por deslizamiento. Sin embargo, los avances en la geometría de los engranajes, el acabado de superficies y la tecnología de lubricación están ayudando a minimizar las pérdidas de energía. Al optimizar los perfiles de los dientes y reducir la resistencia a la fricción, los fabricantes están logrando una mayor eficiencia de los reductores de engranajes helicoidales, lo que los hace más atractivos para las industrias que se preocupan por la energía.
A medida que las industrias adoptan la transformación digital, los reductores de tornillo sin fin inteligentes con sensores integrados se están convirtiendo en una posibilidad. Estos sensores monitorean parámetros como temperatura, vibración y carga en tiempo real, transmitiendo datos a sistemas de mantenimiento predictivo. Este monitoreo inteligente reduce el tiempo de inactividad inesperado y garantiza una operación segura, especialmente en aplicaciones de automatización y elevación de cargas pesadas.
El uso de materiales innovadores también está impulsando el futuro de los reductores de tornillo sin fin. Las aleaciones especializadas, las carcasas compuestas y los revestimientos resistentes al desgaste ayudan a aumentar la durabilidad y reducir la frecuencia del mantenimiento. Se están explorando materiales ligeros para maquinaria compacta, sin comprometer la resistencia.
La reducción del ruido sigue siendo una prioridad, especialmente para industrias como la robótica, los laboratorios y los equipos médicos. Se espera que los nuevos enfoques de ingeniería para mejorar la reducción de ruido del reductor de tornillo sin fin proporcionen un funcionamiento más silencioso y al mismo tiempo mantengan el rendimiento del par.
Es probable que los futuros reductores de velocidad de tornillo sin fin presenten diseños más modulares, lo que permitirá a los usuarios personalizar relaciones, métodos de montaje y materiales de carcasa. Esta flexibilidad garantiza la compatibilidad con una gama más amplia de aplicaciones e industrias.
El reductor de tornillo sin fin y su variante, el reductor de velocidad de tornillo sin fin, siguen siendo componentes indispensables en la maquinaria industrial moderna. Su capacidad para ofrecer un par elevado, una estructura compacta, un bajo nivel de ruido y características de seguridad confiables garantiza que desempeñen un papel fundamental en aplicaciones que van desde transportadores y equipos agrícolas hasta sistemas de automatización y dispositivos de elevación pesada.
Al mismo tiempo, estos dispositivos requieren especial atención a la precisión de la instalación, la gestión de la lubricación, el control de la carga y el mantenimiento regular. Si siguen las precauciones recomendadas, los operadores pueden extender significativamente la vida útil del equipo, reducir el tiempo de inactividad y maximizar la eficiencia general.
