En el mundo de la transmisión de potencia mecánica, pocos dispositivos ofrecen la misma combinación de simplicidad, compacidad y multiplicación de par que un reductor de velocidad de engranaje helicoidal . Ya sea usted un estudiante de ingeniería, un técnico de mantenimiento o un aficionado que construye su primera máquina automatizada, comprender este componente esencial le ayudará a tomar mejores decisiones de diseño y adquisición.

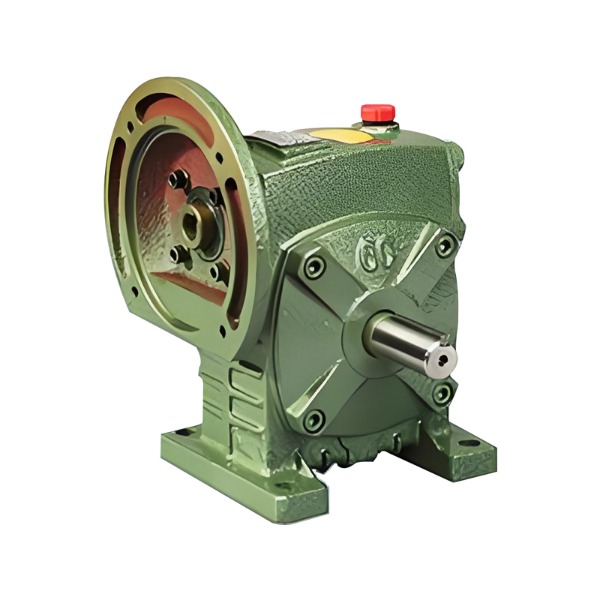

Un reductor de velocidad de engranaje helicoidal es un dispositivo mecánico que reduce la velocidad de rotación mientras aumenta el par. Consta de dos elementos principales: un tornillo sin fin (que parece un tornillo) y una rueda helicoidal (un engranaje con dientes helicoidales). El gusano es el componente impulsor; la rueda helicoidal es el componente impulsado.
A diferencia de los trenes de engranajes convencionales donde los ejes son paralelos, un reductor de velocidad de engranaje helicoidal generalmente transmite movimiento entre ejes perpendiculares que no se cruzan. Esta configuración en ángulo recto ahorra espacio y permite diseños de máquinas compactos.
El principio de funcionamiento es engañosamente simple. A medida que el gusano gira, sus hilos helicoidales empujan contra los dientes de la rueda helicoidal. Debido a que la rosca del gusano es esencialmente un plano inclinado continuo enrollado alrededor de un cilindro, cada rotación completa del gusano hace avanzar la rueda helicoidal solo un diente (o una fracción de un diente).
Esta geometría crea una alta relación de reducción en una sola etapa. Por ejemplo, si el gusano tiene un solo inicio (una rosca continua), una vuelta completa del gusano mueve la rueda helicoidal un diente. Si la rueda tiene 50 dientes, el eje de salida gira a 1/50 de la velocidad de entrada.
Comportamientos mecánicos clave:
Importante: No todos los tornillos sin fin son autoblocantes. La condición de autobloqueo depende del ángulo de avance y del coeficiente de fricción. Una regla general: un ángulo de avance inferior a aproximadamente 5 a 6 grados generalmente proporciona un comportamiento de autobloqueo.
Comprender las piezas ayuda en la resolución de problemas y la selección. A continuación se muestra un desglose simple:
| Component | Función |
|---|---|
| Gusano (entrada) | Un eje de acero endurecido con roscas helicoidales; se conecta al motor. |
| Rueda helicoidal (salida) | Un engranaje de bronce o latón que engrana con el gusano; reduce la velocidad y aumenta el par. |
| Vivienda | Encierra el juego de engranajes, retiene el lubricante y mantiene la alineación del eje. |
| Rodamientos | Soporta los ejes de entrada y salida, reduciendo la fricción y el desgaste. |
| Sellos y juntas | Evite fugas de lubricante y mantenga alejados los contaminantes. |
| Sistema de lubricación | Generalmente baño de aceite o circulación forzada; esencial para la disipación del calor. |
La elección de los materiales es deliberada: el gusano es de acero duro, mientras que la rueda es de bronce más blando. Esta combinación de materiales diferentes reduce el irritamiento y permite que la rueda más blanda se ajuste ligeramente al gusano, mejorando el área de contacto y la distribución de la carga.
Una de las características definitorias de un reductor de velocidad de tornillo sin fin es la capacidad de lograr altas relaciones de reducción en un espacio compacto. Las unidades de una sola etapa suelen ofrecer relaciones de 5:1 a 100:1. Las unidades de dos etapas pueden exceder los 1000:1.
Sin embargo, esta elevada reducción conlleva una contrapartida: la eficiencia. Debido a que el gusano se desliza contra la rueda en lugar de rodar, las pérdidas por fricción son significativas. Los rangos de eficiencia típicos son:
A modo de comparación, un reductor de engranajes rectos con una relación similar podría lograr una eficiencia del 95%, pero no ofrecerá autobloqueo ni el mismo diseño compacto en ángulo recto.
Los ingenieros y diseñadores eligen reductores de velocidad de tornillo sin fin por varios beneficios tangibles:
Alta reducción en una sola etapa
Otros tipos de engranajes suelen necesitar dos o tres etapas para igualar la reducción de una etapa de tornillo sin fin. Esto reduce el número de piezas, el tiempo de montaje y el tamaño general del equipo.
Transmisión de potencia en ángulo recto
Cuando se debe montar un motor perpendicular al eje impulsado, un reductor de velocidad de engranaje helicoidal resuelve el problema de diseño sin engranajes cónicos adicionales ni soportes complejos.
Capacidad de autobloqueo
En aplicaciones de elevación (por ejemplo, elevadores, gatos, transportadores inclinados), la función de bloqueo automático evita la rotación inversa cuando se corta la energía. Éste actúa como freno mecánico, mejorando la seguridad.
Funcionamiento silencioso y fluido
El acoplamiento deslizante continuo produce menos vibración y ruido en comparación con otros tipos de engranajes, especialmente a velocidades moderadas.
Tolerancia de sobrecarga
Se toleran mejor ligeras desalineaciones o sobrecargas momentáneas porque el material de la rueda helicoidal (bronce) puede deformarse elásticamente sin fallar por fragilidad.
Ninguna tecnología es perfecta. Un reductor de velocidad de engranaje helicoidal tiene varias limitaciones que deben tenerse en cuenta en el diseño del sistema.
Menor eficiencia
Como se mencionó, la fricción reduce la eficiencia, especialmente en proporciones más altas. Esto significa que se pierde más energía en forma de calor, lo que puede requerir refrigeración adicional en aplicaciones de servicio continuo.
Generación de calor
El calor excesivo degrada el lubricante y puede dañar los sellos o causar expansión térmica de los componentes. Los ingenieros deben calcular los límites de potencia térmica, no sólo los límites de par mecánico.
Velocidad de entrada limitada
Las velocidades de entrada altas (por encima de 3000 a 4000 rpm) pueden provocar sobrecalentamiento y desgaste rápido. Los reductores de tornillo sin fin son los más adecuados para velocidades de entrada moderadas de motores de CA, servomotores o motores hidráulicos.
Contragolpe
Aunque los tornillos sin fin se pueden fabricar con un juego reducido (grados de precisión), las unidades comerciales estándar tienen un juego más alto que las cajas de engranajes planetarias o de engranajes rectos de alta calidad. Esto es importante para aplicaciones de posicionamiento preciso como mesas giratorias CNC.
Se encuentran reductores de velocidad de tornillo sin fin en muchas máquinas industriales y cotidianas. A continuación se muestran ejemplos comunes agrupados por función.
| Área de aplicación | Caso de uso típico |
|---|---|
| Manipulación de materiales | Accionamientos por cinta transportadora, paletizadores, mesas elevadoras |
| Automotriz | Ventanas eléctricas, ajustadores de asientos, sistemas de dirección |
| Maquinaria industrial | Mezcladoras, agitadores, mesas indexadoras, equipos de envasado. |
| Equipo de elevación | Polipastos, cabrestantes, gatos, plataformas de tijera |
| agricultura | Sinfines para cereales, mezcladores de pienso, sistemas de riego |
| Puertas y barreras | Portones abatibles, portones corredizos, barreras de estacionamiento. |
En cada uno de estos ejemplos, el requisito clave suele ser un par alto a baja velocidad, a veces con un requisito de autobloqueo o limitaciones de espacio.
Elegir la unidad adecuada para su máquina implica algo más que relación y par. Siga esta secuencia lógica:
Paso 1: definir los requisitos de entrada y salida
Paso 2: determinar el factor de servicio
Según el tipo de carga (uniforme, choque moderado, choque fuerte) y horas de funcionamiento diarias. Multiplique el par requerido por el factor de servicio para obtener el par de diseño.
Paso 3: verifique la proporción
Divida la velocidad de entrada por la velocidad de salida. Seleccione la relación estándar más cercana disponible.
Paso 4: verificar la capacidad térmica
Asegúrese de que el reductor pueda disipar el calor sin exceder el aumento de temperatura permitido. De lo contrario, considere una unidad más grande, refrigeración externa o lubricación forzada.
Paso 5: confirme la orientación de montaje
Los reductores de tornillo sin fin suelen estar llenos de aceite hasta un nivel específico. El montaje al revés o en un ángulo no estándar puede requerir modificaciones especiales de lubricación.
Paso 6: verifique el requisito de autobloqueo
Si la prevención de retroceso es fundamental, confirme con el fabricante que el ángulo de avance seleccionado y la condición de fricción garantizan el autobloqueo bajo su carga y temperatura de funcionamiento.
La lubricación adecuada es el factor más importante para la longevidad de un reductor de velocidad de engranaje helicoidal. El contacto deslizante genera calor y esfuerzo cortante que los aceites para engranajes comunes pueden no soportar.
Guía de selección de lubricantes:
Lista de verificación de mantenimiento:
Los signos de problemas incluyen: calor excesivo en la carcasa (más de 200 °F / 93 °C), aumento de la vibración o un olor oscuro a quemado proveniente del lubricante.
P1: ¿Es reversible un reductor de velocidad de engranaje helicoidal?
R: Normalmente no. La mayoría de las unidades estándar no pueden retroceder debido al autobloqueo. Los diseños especiales de baja fricción (por ejemplo, con rodamientos de rodillos en el tornillo sin fin) pueden ser reversibles, pero son menos comunes.
P2: ¿Por qué las ruedas helicoidales están hechas de bronce?
R: El bronce tiene excelentes propiedades antiexcoriación contra el acero endurecido, además de buena conformabilidad y resistencia a la corrosión. El bronce de aluminio o el bronce de fósforo son opciones típicas.
P3: ¿Puedo utilizar un reductor de velocidad de tornillo sin fin para servicio continuo?
R: Sí, pero debes calcular la clasificación térmica. Para un funcionamiento 24 horas al día, 7 días a la semana, elija un tamaño de bastidor más grande que el que sugiere el cálculo de par mecánico puro, o agregue refrigeración forzada.
P4: ¿Cuál es la diferencia entre un reductor helicoidal y un reductor planetario?
R: Un reductor planetario ofrece mayor eficiencia y menor juego, pero carece de autobloqueo y generalmente es más costoso para relaciones de reducción altas. Un reductor de tornillo sin fin es más simple, autoblocante y más compacto para aplicaciones en ángulo recto.
Un reductor de velocidad de engranaje helicoidal es una solución robusta, compacta y versátil para reducir la velocidad y al mismo tiempo multiplicar el par, especialmente cuando necesita un diseño en ángulo recto o una protección pasiva contra el retroceso. Si bien su eficiencia es menor que la de otros tipos de engranajes, las ventajas de una alta reducción de una sola etapa, un funcionamiento silencioso y un autobloqueo inherente lo hacen indispensable en industrias que van desde la manipulación de materiales hasta los sistemas automotrices.
Al seleccionar una unidad, concéntrese en tres factores críticos: relación de reducción, capacidad térmica y tipo de lubricación. Con una selección y mantenimiento adecuados, un reductor de velocidad de tornillo sin fin de calidad brindará años de servicio confiable.
