Transmisión de engranajes helicoidales es una tecnología fundamental en la transmisión de potencia mecánica, ampliamente utilizada en industrias que requieren altas relaciones de reducción en espacios compactos. A diferencia de los sistemas convencionales de engranajes helicoidales o rectos, la transmisión de una caja de engranajes helicoidales se basa en una acción de corte única entre un tornillo sin aleta (tornillo) y una rueda helicoidal (engranaje). Este diseño permite la transferencia de par en ángulo recto, a menudo con una sola etapa de reducción, al tiempo que ofrece ventajas propias como reducción de ruido y capacidad de autobloqueo.

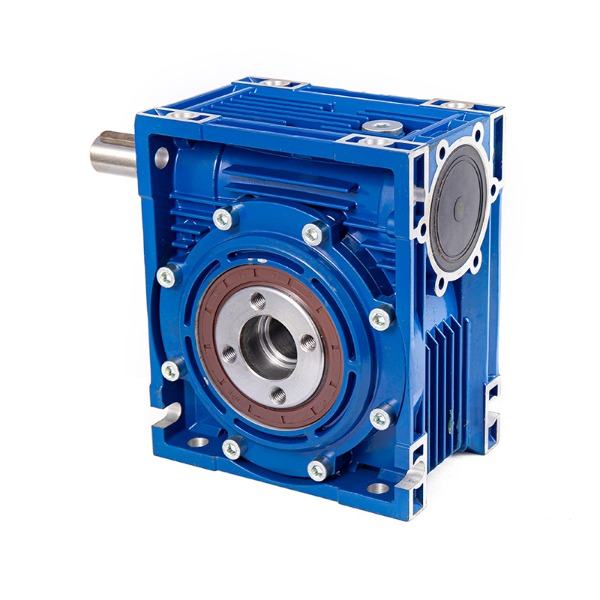

La transmisión de una caja de engranajes helicoidales consta de dos componentes principales: el tornillo sin fin de acero endurecido (entrada) y la rueda helicoidal de bronce o hierro fundido (salida). El gusano tiene uno o más hilos helicoidales que se acoplan a los dientes de la rueda. A medida que el gusano gira, sus hilos empujan los dientes de la rueda, lo que hace que la rueda gire. El eje del gusano es perpendicular al eje de la rueda, creando una configuración de accionamiento de 90 grados.
La característica clave mecánica es que el movimiento se transmite principalmente del tornillo sin fin a la rueda, pero no se revierte fácilmente. Esto ocurre porque el ángulo de fricción entre las superficies deslizantes normalmente excede el ángulo de avance del gusano, creando un efecto de autobloqueo. Esto hace que la transmisión de cajas de engranajes helicoidales sea ideal para polipastos, montacargas y sistemas transportadores donde la retención de carga es crítica.
Comprender los pros y los contras ayuda a los ingenieros a seleccionar las soluciones de accionamiento adecuadas. A continuación se muestra un resumen sucinto:
| característica | beneficio | Limitación |
|---|---|---|
| Relación de reducción | Hasta 100:1 en una sola etapa | Menor eficiencia (50–85%) frente a engranajes helicoidales |
| Nivel de ruido | Funcionamiento muy silencioso | Requiere lubricación precisa |
| Autobloqueo | Presenta la conducción hacia atrás en muchos diseños. | No es confiable bajo vibración o alta velocidad. |
| Densidad de par | Alto par en formato pequeño | Genera más calor |
| Vida útil | Largo si se califica adecuadamente | Desgaste de ruedas de bronce con mala lubricación. |
Por su forma compacta y sus elevados ratios de reducción, los sistemas de transmisión por tornillo sin fin aparecen en numerosos sectores:
Al seleccionar una transmisión de caja de engranajes helicoidales para una tarea específica, los ingenieros deben evaluar:
| Parámetro | Consideraciones |
|---|---|
| Velocidad de entrada | Las velocidades más altas (>1500 rpm) reducen la eficiencia y aumentan la carga térmica. |
| Par de salida | Debe incluir factores de servicio para cargas de choque o arranques frecuentes. |
| distancia al centro | Determine el tamaño total y la capacidad de torsión. |
| Relación de transmisión | Proporciones estándar: 5:1, 10:1, 20:1, 30:1, 40:1, 50:1, 60:1 |
| Tipo de lubricación | PAO aceites sintéticos o minerales con aditivos EP |
| Posición de montaje | Montado con patas, novias o ejes; afecta el diseño del nivel de aceite |
La acción deslizante en una transmisión de cajas de engranajes helicoidales genera más fricción que los engranajes de contacto rodante. La eficiencia depende en gran medida del ángulo de avance y de la viscosidad del lubricante. Para los gusanos de arranque único (ángulo de avance bajo), la eficiencia puede caer al 50-60%, pero el autobloqueo es más confiable. Los gusanos de inicio múltiple (más hilos) mejoran la eficiencia al 75-85% pero reducen o eliminan el autobloqueo.
Para gestionar la producción térmica, los fabricantes suelen diseñar carcasas con nervaduras de refrigeración o integrar refrigeración por ventilador para aplicaciones de servicio continuo. La adecuada del aceite y los intervalos de cambio son fundamentales, ya que la selección del lubricante degradado acelera el desgaste de las ruedas de bronce.
El montaje correcto prolonga la vida útil. Las pautas clave incluyen:
Alineación: La desalineación entre los ejes de entrada y salida provoca un contacto desigual de los dientes y fallas prematuras.
Ajuste de juego: Algunos diseños de transmisión de cajas de engranajes helicoidales permiten el ajuste de la distancia entre centros para compensar el desgaste.
Posición del respiradero: Instale el respiradero en el punto más alto de la orientación de montaje final para evitar fugas de aceite.
Ensayo inicial: Se recomienda un breve período de rodaje (de 2 a 4 horas con una carga del 50 %) antes de la operación a plena carga.
Calendario de cambio de aceite: Primer cambio después de 100-200 horas (para caja de cambios nueva), luego cada 2500 horas o anualmente.
P1: ¿La transmisión de una caja de engranajes helicoidales es siempre autoblocante?
No. El autobloqueo depende del coeficiente de fricción, el ángulo de avance y el acabado de la superficie. Como regla general, los gusanos de entrada única con ángulos de avance inferiores a 5-6° proporcionan autobloqueo en condiciones estáticas. Los gusanos de arranque múltiple o los diseños de alta eficiencia rara vez se autobloquean. Verifique siempre con los datos del fabricante.
P2: ¿Por qué las ruedas helicoidales suelen estar hechas de bronce?
El bronce tiene excelentes propiedades antiagarrotamiento contra el acero endurecido y puede incrustar pequeños desechos sin dañar el gusano. Su bajo coeficiente de fricción en condiciones límite de lubricación es esencial para el contacto deslizante en una transmisión de engranajes helicoidales.
P3: ¿Se puede hacer retroceder manualmente la transmisión de una caja de engranajes helicoidales?
En los diseños autoblocantes, la marcha atrás es imposible o requiere un par de marcha atrás muy alto. Para los modelos sin bloqueo automático, la rotación inversa manual puede ser posible, pero no se recomienda sin sistemas de frenado debido a la aceleración incontrolada.
P4: ¿Cuál es la vida útil típica de una transmisión de caja de engranajes helicoidales?
Con una lubricación adecuada y dentro de las cargas nominales, es común que transcurran entre 15 000 y 25 000 horas de funcionamiento antes de que se produzca una pérdida significativa de eficiencia. El desgaste de las ruedas es el factor limitante habitual. La medición periódica del juego ayuda a predecir la vida restante.
P5: ¿Cómo puedo aumentar la eficiencia de una transmisión por engranaje helicoidal existente?
Cambie a un lubricante sintético de polialfaolefina (PAO) o poliglicol diseñado para engranajes helicoidales. Asegúrese de que el nivel de aceite sea el correcto. Reduzca la velocidad de entrada si es posible. Sin embargo, tenga en cuenta que una mayor eficiencia generalmente reduce la capacidad de autobloqueo.
