Parámetros del producto
1. Ejemplo de modelo: VRN-VS-F1 30/40/50/63/75/90/110
2. Rango de relación de transmisión: 5~100 (modelos comunes)
3. Potencia de entrada: 0,12 kW~18,5 kW
4. Par de salida: 15N·m~2500N·m
5. Velocidad de entrada: ≤1800r/min (valor recomendado)
6. Formulario de instalación: Tipo de brida (interfaz de brida especial tipo F1, adecuada para motor estándar B5/B14)
7. Eficiencia: 75%~92% (ajustado dinámicamente según la relación de transmisión y la carga)
8. Peso: 2,5 kg ~ 150 kg (aumenta según el modelo)
9. Nivel de protección: IP66 (resistencia mejorada al polvo y al agua)
10. Temperatura de funcionamiento: -25 ℃ ~ 100 ℃ (la temperatura de tolerancia a corto plazo puede alcanzar los 120 ℃)

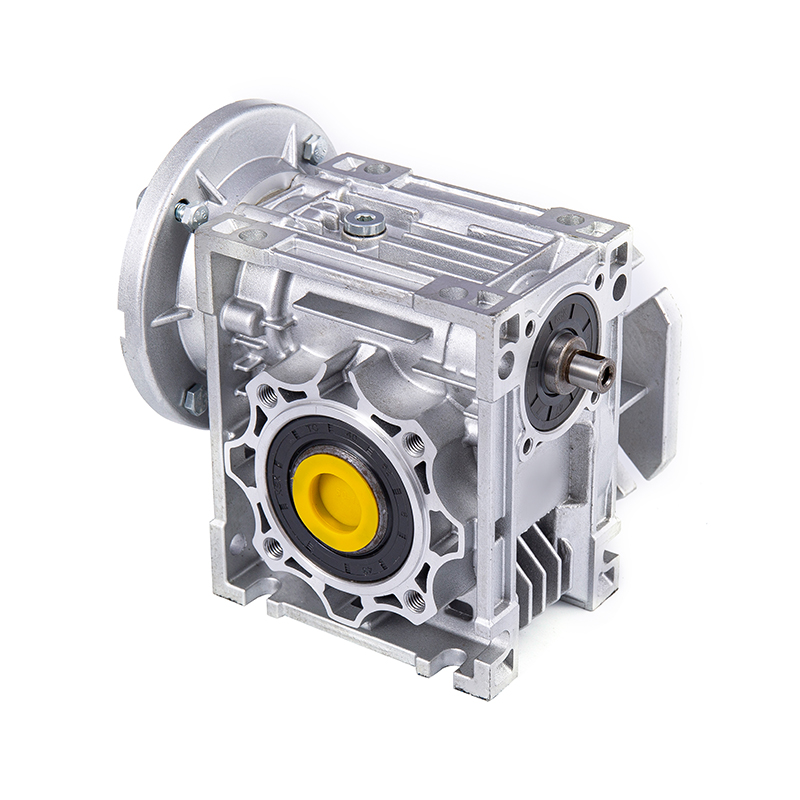

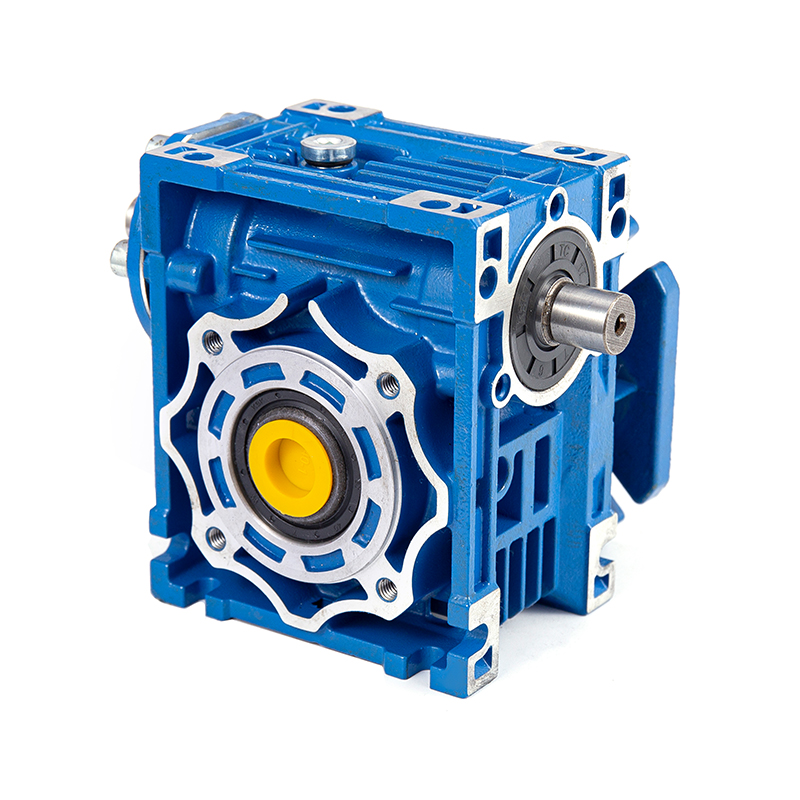

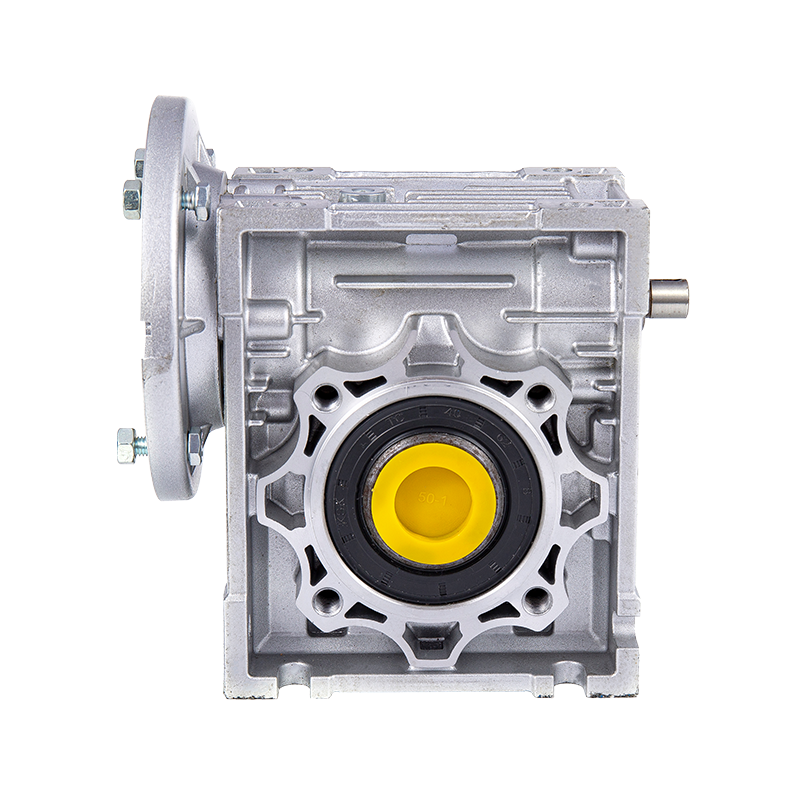

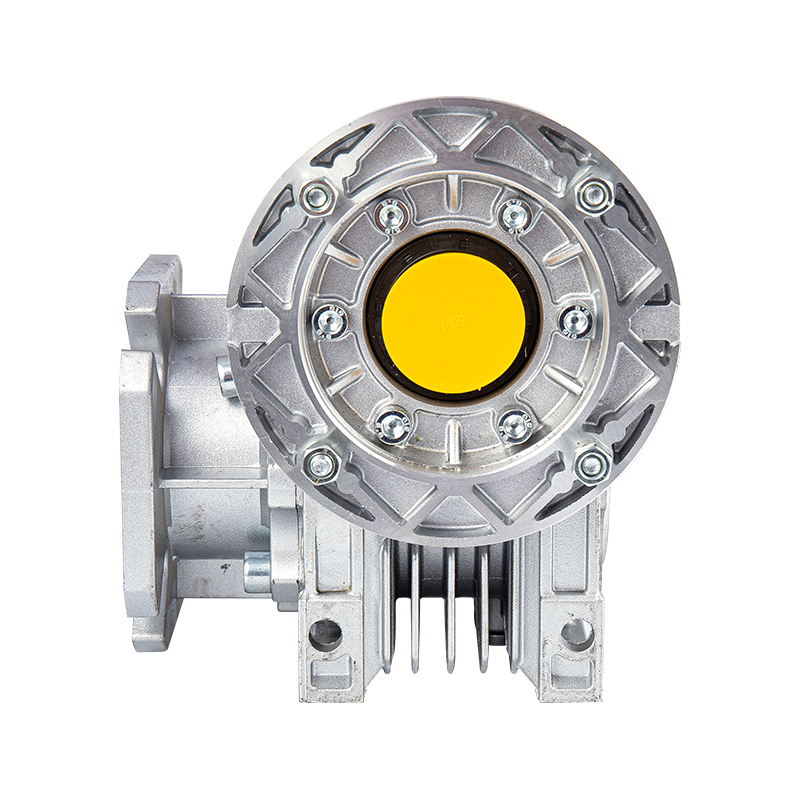

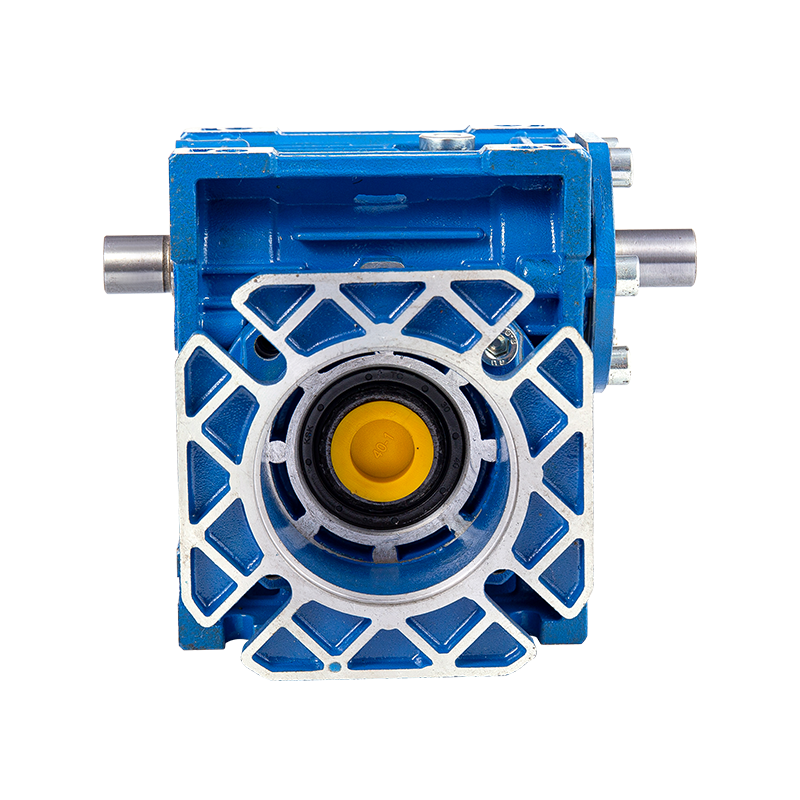

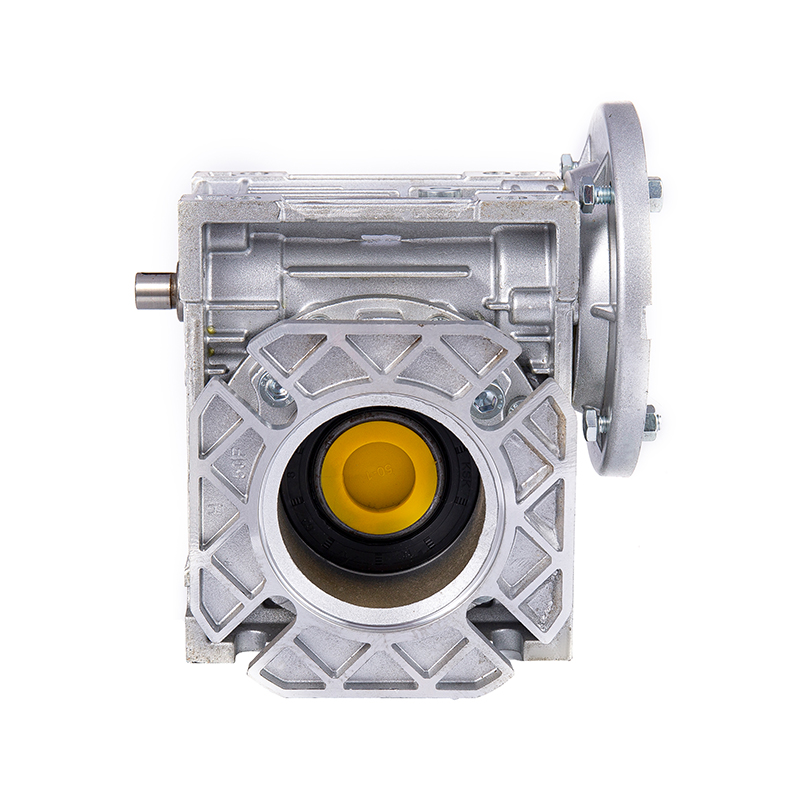

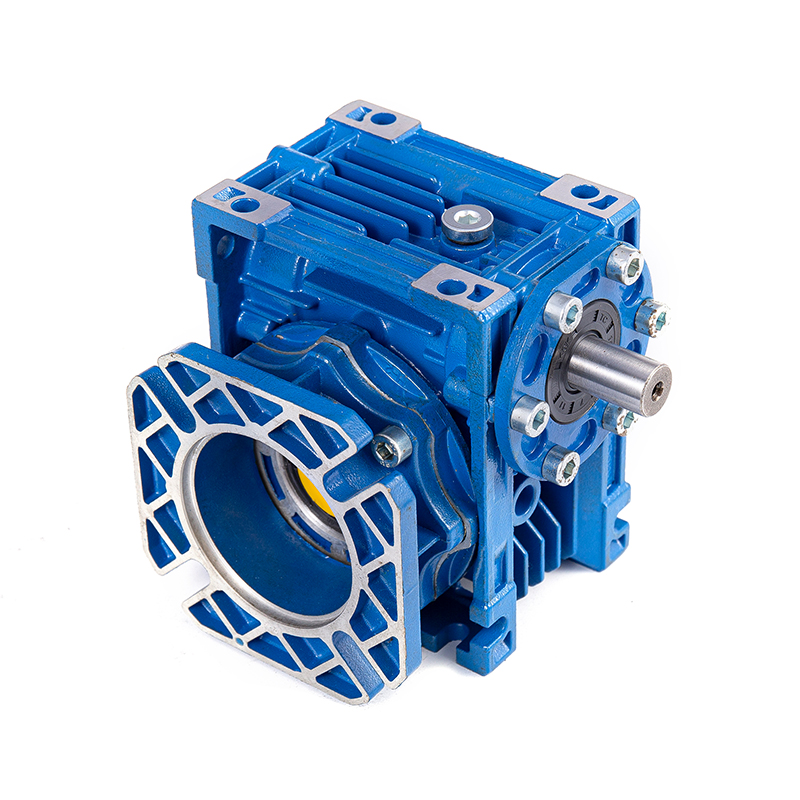

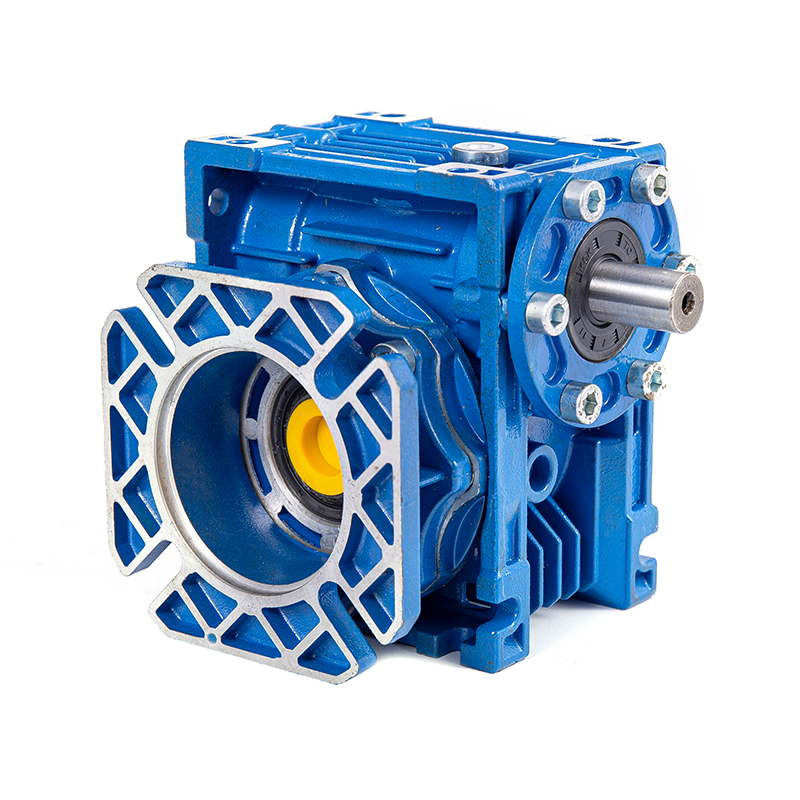

El reductor de tornillo sin fin NRV-VS-F1 es un dispositivo de reducción de precisión basado en transmisión de tornillo sin fin, diseñado para escenarios industriales de alta precisión y alta confiabilidad.
Sus características principales incluyen:
- Estructura de engranaje helicoidal: El gusano adopta un proceso de enfriamiento de alta frecuencia de acero 45# y la rueda helicoidal utiliza material de bronce al estaño para lograr un equilibrio entre alta resistencia y resistencia al desgaste.
- Interfaz de brida especial (tipo F1): Optimice el tamaño de la brida y la posición del orificio del perno, adáptese a servomotores, motores paso a paso y motores asíncronos en general, y reduzca la necesidad de adaptadores de instalación.
- Ampliación modular: Admite configuración en serie o en paralelo de varias etapas y amplía de manera flexible la relación de transmisión y el par de salida.
- Diseño de lubricación: Grasa incorporada de larga duración (lubricante de grado alimenticio opcional), adecuada para ambientes limpios.
Automatización industrial: Accionamiento de articulación de brazo robótico, línea de montaje automatizada, plataforma de posicionamiento de precisión.
- Nuevos equipos energéticos: Ajuste del soporte de seguimiento fotovoltaico, sistema de paso variable de generación de energía eólica.
- Equipo médico: Mecanismo de rotación de la máquina CT, módulo de transmisión del robot quirúrgico.
- Procesamiento de alimentos: Máquina de llenado aséptica, accionamiento del tanque de mezcla, transmisión de energía de maquinaria de envasado.
- Transporte ferroviario: Accionamiento de puerta de seguridad de plataforma, ajuste del sistema de ventilación del carro.
1. Transmisión de alta precisión
- El espacio de engrane del engranaje helicoidal es ajustable (≤0,05 mm), adecuado para un control de posicionamiento de precisión.
2. Rendimiento de sellado mejorado
- Estructura de sello de laberinto de sello de aceite de doble labio para evitar fugas de grasa y la entrada de contaminantes externos.
3. Diseño resistente a altas temperaturas
- La carcasa está hecha de fundición a presión de aleación de aluminio ADC12, con un excelente rendimiento de disipación de calor y admite funcionamiento a corto plazo a alta temperatura.
4. Bajo juego y alta rigidez.
- El eje de salida está templado y revenido, y la capacidad de carga radial aumenta en un 20%, lo que es adecuado para escenarios de oscilación de carga pesada.
5. Compatibilidad inteligente
- Se puede utilizar una interfaz de codificador opcional o un módulo de freno para cumplir con los requisitos de control de circuito cerrado del servosistema.
6. Ecológico y ahorrador de energía
- El diseño optimizado de los dientes reduce la pérdida por fricción y la relación integral de eficiencia energética aumenta a más del 90%.
7. Redundancia de seguridad
- Doble función de autobloqueo (autobloqueo mecánico, freno electromagnético opcional) para garantizar el estacionamiento seguro de cargas verticales.
El proceso técnico del reductor de tornillo sin fin integra las tres ventajas principales: materiales de alta resistencia, procesamiento de precisión y diseño modular. Mediante cementación y enfriamiento, rectificado de engranajes CNC, estructura de doble sello y otros procesos innovadores, logra un equilibrio entre alta precisión, alta confiabilidad y adaptabilidad ambiental. El costo de su proceso es relativamente alto, pero es adecuado para escenarios industriales con estrictos requisitos de rendimiento, como automatización, nueva energía y equipos médicos.
Para ofertas exclusivas y las últimas ofertas, regístrese ingresyo su dirección de correo electrónico a continuación.
Introducción La precisión, la estabilidad y la controlabilidad se están convirtiendo en indicadores esenciales en los sistemas modernos de elevación y posicionamiento. A medida que las industrias avanzan hacia flujos de trabajo más inteligentes y eficientes, los...
View MoreHoy nos alegra poder cargar un contenedor lleno en nuestra fábrica, este es el primer contenedor que exportamos directamente desde nuestro departamento comercial. Desde 2009, como fabricante fundamental de reductores de cajas de cambios, nuestra fábrica se ha convertido en ...
View MoreEn los sistemas industriales modernos, cajas de engranajes helicoidales desempeñan un papel crucial a la hora de lograr una alta transmisión de par en espacios compactos. Seleccionar la caja de engranajes helicoidal adecuada para una aplicación específica requier...
View MoreHangzhou Yinhang Reduction Gears Co., Ltd. está ubicada en el centro industrial y comercial de China, cerca de la autopista Shanghai-Hangzhou-Ningbo y del aeropuerto internacional Xiaoshan, con una ubicación geográfica, recursos técnicos y entorno cultural superiores. Los productos de la empresa se venden bien en todo el país y se exportan a Europa, América, Medio Oriente, el sur de Asia y Australia. Después de años de rápido desarrollo, la empresa se ha convertido en la columna vertebral de la "Ciudad natal de los reductores" de Hangzhou, especializándose en la investigación y el desarrollo, la producción y las ventas de Reductores de velocidad de tornillo sin fin NRV-VS-F1 .
1. Ventajas técnicas principales del reductor de tornillo sin fin NRV-VS-F1
Este producto utiliza una carcasa de aleación de aluminio de alta calidad, que tiene las características de ser hermosa, liviana y nunca se oxida. Es ampliamente utilizado en la industria ligera, industria química, alimentos, embalaje, maquinaria de vidrio, cerámica, productos farmacéuticos y otras industrias, así como en diversas líneas de automatización de producción, líneas transportadoras, líneas de montaje, etc. que requieren regulación de velocidad.
2. Diseño de optimización de la eficiencia de la transmisión.
Engranaje preciso del tornillo sin fin y el engranaje: se utiliza tecnología de rectificado de alta precisión para garantizar un engrane estrecho entre el tornillo sin fin y la rueda helicoidal, reducir la pérdida por fricción y mejorar la eficiencia de la transmisión (generalmente hasta un 90 % o más).
Diseño de juego bajo: optimiza la coincidencia de pares de engranajes, reduce el espacio de retorno y es adecuado para equipos de automatización con requisitos de posicionamiento de alta precisión.
Tecnología de lubricación: se utiliza lubricación por baño de aceite o grasa de alto rendimiento para reducir el aumento de la temperatura de funcionamiento y prolongar la vida útil.
3. Características del autobloqueo y sus aplicaciones.
Función de autobloqueo unidireccional: el diseño especial del ángulo de hélice del gusano y el engranaje permite que el gusano impulse la rueda helicoidal, pero la rueda helicoidal no puede impulsar el gusano en reversa, lo cual es adecuado para escenarios anti-retroceso (como ascensores, cintas transportadoras, etc.).
Seguro y confiable: en caso de corte de energía o apagado de emergencia, la función de autobloqueo puede evitar que la carga se deslice hacia abajo y mejorar la seguridad del equipo.
Industrias aplicables: maquinaria de envasado de alimentos, líneas de montaje automatizadas, líneas de producción de vidrio, etc., donde se requiere un posicionamiento preciso anti-retracción.
4. Competitividad de la industria
Como fabricantes personalizados de reductores de velocidad de engranaje helicoidal NRV-VS-F1 y proveedores de reductores de velocidad de engranaje helicoidal NRV-VS-F1 de China, los productos de Hangzhou Yinhang Reduction Gears Co., Ltd. son ampliamente reconocidos en los mercados nacionales y extranjeros debido a sus ventajas como peso ligero, resistencia a la corrosión y bajo nivel de ruido. Son especialmente adecuados para industrias con altos requisitos de higiene, como las de grado alimentario y médico.
Guía de selección y aplicación típica de los reductores de tornillo sin fin de la serie NRV-VS-F1 en automatización industrial
Hangzhou Yinhang Reduction Gears Co., Ltd. está ubicada en el centro industrial y comercial de China, cerca de la autopista Shanghai-Hangzhou-Ningbo y del aeropuerto internacional Xiaoshan, con una ubicación geográfica, recursos técnicos y entorno cultural superiores. Los productos de la empresa se venden bien en todo el país y se exportan a Europa, América, Medio Oriente, el sur de Asia y Australia. Después de años de desarrollo constante, se ha convertido en una empresa central en la "Ciudad natal de los reductores" de Hangzhou, especializándose en la producción y el suministro personalizados de reductores de tornillo sin fin NRV-VS-F1.
Esta serie de productos utiliza carcasas de aleación de aluminio de alta calidad, con las ventajas de ser hermosas, livianas y nunca oxidarse. Es ampliamente utilizado en la industria ligera, industria química, alimentos, embalaje, maquinaria de vidrio, cerámica, productos farmacéuticos y otras industrias, así como en diversas líneas de automatización de producción, líneas transportadoras, líneas de montaje, etc. que requieren regulación de velocidad, y es bien recibido por los clientes.
1. Aplicaciones típicas del reductor de tornillo sin fin NRV-VS-F1
Maquinaria de envasado de alimentos
Aplicable a máquinas llenadoras, selladoras, etiquetadoras, etc. La carcasa de aleación de aluminio cumple con los requisitos de higiene de grado alimenticio, es resistente a la corrosión y fácil de limpiar.
Línea de producción automatizada
Proporcione una regulación de velocidad estable en líneas de montaje, cintas transportadoras y sistemas de clasificación para garantizar una transmisión precisa y un funcionamiento silencioso.
Equipos de vidrio y cerámica.
Utilizado en maquinaria de precisión como corte y rectificado de bordes, las características de autobloqueo del engranaje helicoidal evitan la inversión de carga y mejoran la seguridad.
Equipos farmacéuticos y químicos.
Los materiales resistentes a la corrosión son adecuados para ambientes húmedos o químicos, como mezcladores, equipos de llenado, etc.
Sistema logístico ligero
Logre una transmisión de potencia eficiente en máquinas clasificadoras y plataformas elevadoras, y el diseño liviano reduce la carga del equipo.
2. Factores clave para la selección
Requisitos de carga y par
Seleccione el modelo adecuado según el par (N·m) requerido por el equipo para evitar sobrecargas o desperdicio de energía.
Rango de relación de reducción
La serie NRV-VS-F1 proporciona una variedad de relaciones de reducción (como 5:1 a 100:1), que deben coincidir con la velocidad del motor y los requisitos de salida.
Método de instalación
Instalación de brida de soporte (NRV) o vertical (NRV-VS) para adaptarse a diferentes distribuciones de espacio.
Adaptabilidad ambiental
La carcasa de aleación de aluminio es adecuada para ambientes húmedos y polvorientos, y el nivel de protección (como IP65) se puede personalizar para condiciones de trabajo especiales.
Eficiencia energética y mantenimiento
La eficiencia de la transmisión del engranaje helicoidal es de aproximadamente 70 % ~ 90 % y se requiere lubricación regular para un funcionamiento a largo plazo (se recomienda grasa de calidad alimentaria).
3. Ventajas de personalización de Hangzhou Yinhang
Diseño flexible: admite la personalización de diámetros de eje y tamaños de bridas no estándar para satisfacer las necesidades de integración de equipos especiales.
Certificación global: cumple con las normas ISO 9001 y algunos modelos han pasado la certificación CE para garantizar el cumplimiento de las exportaciones.
Respuesta rápida: Confiando en la cadena de suministro del delta del río Yangtze, brindando un servicio integral desde la selección hasta la posventa.
